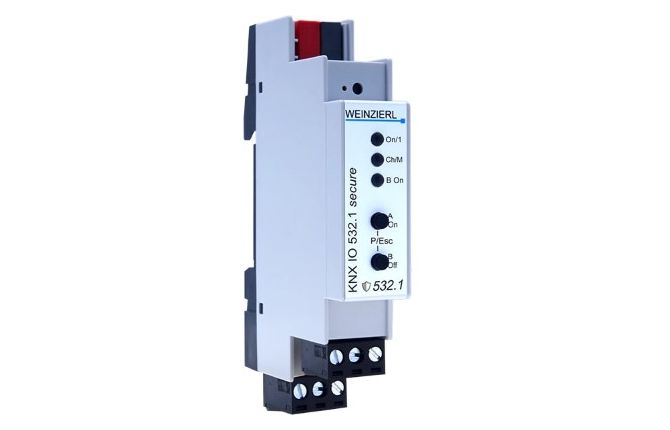

Weinzierl KNX IO 532 LED Dimactor 1 voudig PWM
KNX programmeerservice
Beschikt u niet over de expertise om zelf uw KNX installatie te programmeren? We brengen u graag in contact met één van de KNX professionals binnen ons netwerk.
KNX professional?
Bent u een KNX professional of installateur? Dan geniet u van hogere kortingen. Na inloggen op uw account zijn deze direct zichtbaar. Heeft u nog geen professionals account? Neem dan contact met ons op.
Hulp nodig?
Kunt u het niet vinden, wenst u advies over de juiste toepassing of bent u op zoek naar een alternatief product? Wij helpen u graag.
Details
De KNX IO 532 (1D1O) is een compacte gecombineerde dim- / schakelactor met 1 PWM dimuitgang voor led's en 1 bistabiele relaisuitgang.
De dimactor kan worden gebruikt voor bijv. LED-panelen of strips. Dim-aansturing mogelijk door: schakelen, relatief dimmen en dimmen via waarde.
Meerdere optionele functies zijn geïntegreerd, inclusief scènes, automatisch, sluimerfunctie of trappenhuisverlichting.
De schakelactor levert de functie voor universele uitgangen, inclusief scènebediening, timer, trappenhuisverlichting en verwarmingskleppen (PWM voor thermo-elektrische klepaandrijvingen). Twee drukknoppen en drie LED's maken een lokale bediening en een visualisatie van de status van het apparaat mogelijk. Naast de uitgangskanalen bevat het apparaat 16 onafhankelijke functies voor logica of timerbesturing.
Aansluitingen:
- KNX aansluitklem
- Stekerbare schroefaansluitingen
Uitgangen (dimmen):
- PWM (frequencie 600Hz)
- Voedingsspanning: 12..24 V⎓ (voeding niet meegeleverd)
- Maximale belasting: 6A
Uitgangen (schakelen):
- Relaistype: 230 V~/8 A, bi-stabiel (voor schakelen led voeding)
- Afhankelijk van het aangesloten type last (capacitief of inductief) kan het schakelvermogen significant worden gereduceerd
De dimactor kan worden gebruikt voor bijv. LED-panelen of strips. Dim-aansturing mogelijk door: schakelen, relatief dimmen en dimmen via waarde.
Meerdere optionele functies zijn geïntegreerd, inclusief scènes, automatisch, sluimerfunctie of trappenhuisverlichting.
De schakelactor levert de functie voor universele uitgangen, inclusief scènebediening, timer, trappenhuisverlichting en verwarmingskleppen (PWM voor thermo-elektrische klepaandrijvingen). Twee drukknoppen en drie LED's maken een lokale bediening en een visualisatie van de status van het apparaat mogelijk. Naast de uitgangskanalen bevat het apparaat 16 onafhankelijke functies voor logica of timerbesturing.
Aansluitingen:
- KNX aansluitklem
- Stekerbare schroefaansluitingen
Uitgangen (dimmen):
- PWM (frequencie 600Hz)
- Voedingsspanning: 12..24 V⎓ (voeding niet meegeleverd)
- Maximale belasting: 6A
Uitgangen (schakelen):
- Relaistype: 230 V~/8 A, bi-stabiel (voor schakelen led voeding)
- Afhankelijk van het aangesloten type last (capacitief of inductief) kan het schakelvermogen significant worden gereduceerd
Meer informatie
| Artikelnummer | WZ5313 |
|---|---|
| Typenummer | 5313 |
| EAN code | 4260262773135 |
| Protocol | KNX |
| Merk | Weinzierl |
| Productgroep | WZ1 |
| Levering | Levertijd 1-5 werkdagen |
| KNX databank | https://weinzierl.de/de/downlo... |
| Fabrikant website | https://weinzierl.de/index.php... |
