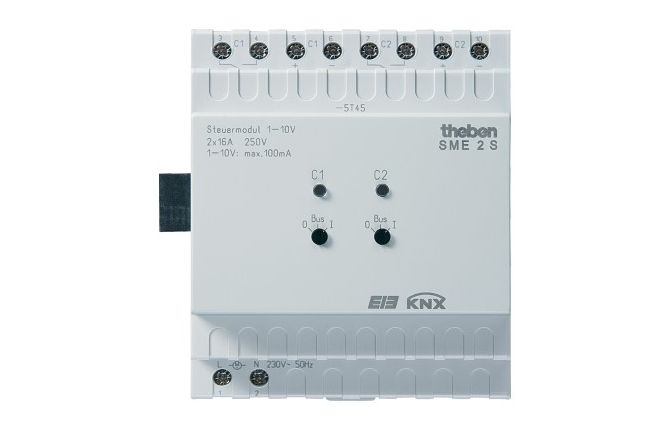

Theben SME 2S KNX 1-10 V dimactor 2 voudig uitbreidingsmodule

Theben SME 2S KNX 1-10 V dimactor 2 voudig uitbreidingsmodule

• 2-voudige 1-10 V besturingseenheid MIX
• Uitbreidingsmodule MIX
• Voor de uitbreiding tot max. 6 kanalen
• Schakelen en dimmen van verlichting in combinatie met elektronische voorschakelapparaten (EVSA's en voorschakelapparaten LED)
• Op één basismodule kunnen max. 2 uitbreidingsmodules worden aangesloten
• Kan met alle apparaten uit de MIX-serie worden gecombineerd
• Willekeurige combinaties van schakelen, dimmen, jaloezie- en verwarmingsregeling alsmede binaire ingangen
• 1-10 V stuuringangen en één schakeluitgang (relaiscontact) per kanaal
• Schakeltoestand weergave met LED's voor elk kanaal
• Handschakelaar met de standen AAN/UIT/BUS (ook zonder busspanning)
• Met nuldoorgangschakeling om het schakelen van het relais te ontzien



  edrijfsspanning	230 V AC, 50 Hz
  Frequentie	50 Hz
  Standby verbruik	1,6 W
  Breedte	4 TE
  Soort montage	DIN-rail
  Type aansluiting	Schroefklemmen
  Max. kabeldiameter	Massief: 0,5 mm² (Ø 0,8) t/m 6 mm² | litzedraad met adereindhuls: 0,5 mm² t/m 4 mm²
  Aantal kanalen	2
  Soort contact	Maakcontact, 16 A, 10 A
  Openingswijdte	< 3 mm
  Schakeluitgang	Potentiaalvrij
  Spanning uitgang	230 V AC
  Frequentie uitgang	50 Hz
  Inschakelstroom	400 A (150 µs), 200 A (600 µs)
  Ohmse belasting	3680 W
  Gloei-/halogeenlampbelasting	2500 W
  Capacitieve belasting	140 µF
  Spanning ingang	1 – 10 V
  Signaalstroom ingang max.	100 mA
  Signaalduur	Continu
  Max. kabellengte	500 m
  Omgevingstemperatuur	-5°C ... 45°C
  Beschermingsgraad	IP 20
  Beschermingsklasse	II volgens EN 60 730-1
