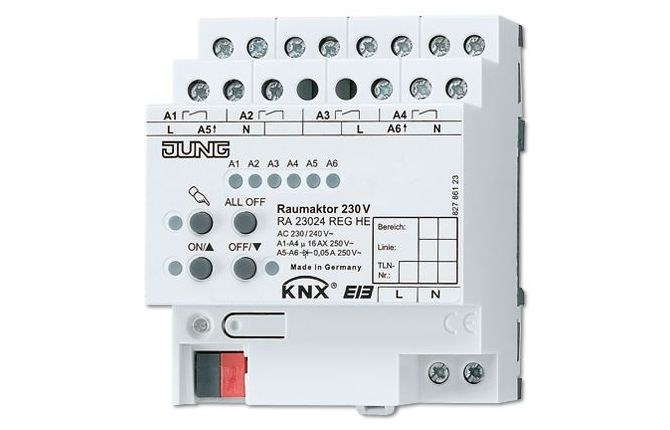

Jung KNX ruimteactor universeel 4x14A + 2xPWM



KNX ruimteactor 110-230 V
Inbouwbreedte 4 TE (72 mm)
met elektronische handbediening en led-statusindicatie
De volledige functionaliteit wordt vanaf ETS3.0d ondersteund.
ETS productfamilie: uitgang
producttype: binaire uitgang mix.

Bedoeld gebruik
■ Schakelen van elektrische verbruikers 110-230 V AC met potentiaalvrije contacten
■ Schakelen van elektrisch bestuurde jaloezieën, rolluiken, markiezen etc.
■ Verwarmingsuitgangen: Elektronische uitgangen voor het schakelen van elektrothermische stelaandrijvingen


Producteigenschappen
■ Uitgangen handmatig bedienbaar, inzetbaar op bouwplaatsen
■ Terugmelding in handbedrijf en in busbedrijf
■ Scènefunctie
■ Blokkeren van afzonderlijke uitgangen handmatig of via bus


Schakelfunctie
■ Maak- of verbreekcontactfunctie
■ Logische en gedwongen schakeling
■ Terugmeldfunctie
■ Centrale schakelfunctie met verzamelmelding
■ Tijdfuncties: In-, uitschakelvertraging, traplichtschakelaar met waarschuwingsfunctie


Jaloeziefunctie
■ Geschiktheid voor AC-motoren 110-230 V
■ Jaloeziepositie direct aanstuurbaar
■ Lamellenstand direct aanstuurbaar
■ Terugmelding van looptoestand, jaloezie-/rolluikpositie en lamellenstand
■ Gedwongen stand door primaire besturing
■ Veiligheidsfunctie: 3 onafhankelijke windmelders, regenalarm, vorstalarm
■ Zonweringfunctie


Besturing stelaandrijvingen 230 V
■ Schakelbedrijf of PWM-bedrijf
■ Stelaandrijvingen met karakteristiek stroomloos geopend of stroomloos gesloten aanstuurbaar
■ Overbelastingsveilig, kortsluitvast
■ Noodbedrijf bij busuitval voor zomer- en winterperiode
■ Beveiligd tegen vastklemmende ventielen
■ Gedwongen stand
■ Cyclische bewaking van de ingangssignalen parametriseerbaar



Technische gegevens
Voeding KNX: DC 21 ... 32 V SELV
Verbruik KNX: max. 150 mW
Netvoeding: AC 110 ... 230 V ~, 50/60 Hz
Vermogensverlies: max. 6 W
Omgevingstemperatuur: −5 ... +45 °C
Opslagtemperatuur: −25 ... +70 °C
Inbouwbreedte: 72 mm (4 TE)
Aansluiting KNX: aansluit- en aftakklem
Aansluiting net en uitgangen: schroefklemmen
massief: 0,5 ... 4 mm2
soepel zonder adereindhuls: 0,5 ... 4 mm2
soepel met adereindhuls: 0,5 ... 2,5 mm2
Verwarmingsuitgangen
Aantal: 2
Contactbezetting: halfgeleider, ε
Schakelspanning: AC 230/240 V ~
Schakelstroom: 5 ... 50 mA
Inschakelstroom: max. 1,5 A (2 s)
Aantal aandrijvingen per uitgang: max. 4
Relaisuitgangen
Aantal: 4 (2 jaloeziekanalen)
Contactbezetting: potentiaalvrij maakcontact (μ-contact)
Schakelspanning: AC 230/240 V ~
Schakelvermogen AC1: 16 A
Schakelvermogen AC3: 6 A
Schakelvermogen fluorescentielampen: 16 AX
Schakelvermogen per uitgang
Ohmse last: 3000 W
capacitieve last: 16 A / max. 140 µF
Motoren: 1380 VA
Lamplasten:
Gloeilampen: 3000 W
HV-halogeenlampen: 2500 W
LV-halogeenlampen met:
– Tronic trafo: 1500 W
– inductieve trafo: 1200 VA
Fluorescentielampen:
– niet gecompenseerd: 1000 W
– parallel gecompenseerd: 1160 W / max. 140 µF
– duo gecompenseerd: 2300 W / max. 140 µF
Keurmerk: VDE

Producent: JUNG
Art.nr.: RA 23024 REGHE
