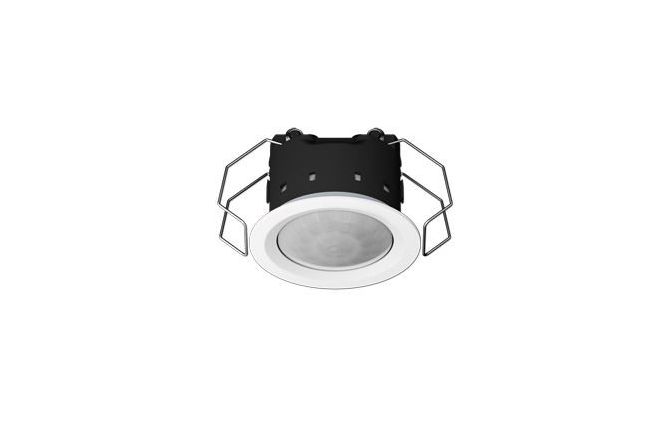

Jung KNX presentiemelder mini standaard



KNX aanwezigheidsmelder mini
Standaard
met geïntegreerde buskoppeling
ETS productfamilie: fys. sensoren
producttype: bewegingsmelder

Bedoeld gebruik
■ Afhankelijk van de behoefte aansturen van verlichting, kamerthermostaten en andere elektrische verbruikers in binnenruimten
■ Klemmontage in verlaagde plafonds
■ Plafondmontage op vaste plafonds in inbouwdoos conform DIN 49073 (met inbouwset art.nr.: PMM-UP-SET-WW) of in opbouwdoos (opbouwset art.nr.: PMM-AP-SET-WW)


Producteigenschappen
■ Geïntegreerde buskoppeling
■ 3 PIR-sensoren
■ Registratiezone 360°
■ Geïntegreerde lichtsensor
■ Toepassing als aanwezigheidsmelder, bewegingsmelder of voor meldbedrijf
■ Uitgangsfuncties: schakelen, trappenhuisfunctie, schakelen met geforceerde stand, sensor, nevenaansluiting lichtscenario, instelling bedrijfsmodus voor kamerthermostaat
■ Registratiezone uitbreidbaar door parallel schakelen van meerdere apparaten als hoofd- en nevenaansluiting
■ Insteller voor handmatige correctie van de gevoeligheid
■ Status-led: knippert bij bewegingsregistratie; afhankelijk van de programmering tijdens normaal bedrijf of alleen tijdens wandeltestbedrijf


Aanwezigheidsmelderfunctie:
■ Registratie van kleine bewegingen bijv. op een werkplek voor de herkenning van de aanwezigheid van personen
■ Inschakelen: bewegingsherkenning en lichtsterktedrempel onderschreden
■ Uitschakelen: geen beweging in registratiezone en verlopen van de nalooptijd, of lichtsterktedrempel overschreden


Bewegingsmelderfunctie:
■ Registratie van bewegingen voor verkeerswegbeveiliging in gebouwen
■ Inschakelen: bewegingsherkenning en lichtsterktedrempel onderschreden
■ Uitschakelen: geen beweging in registratiezone en verlopen van de nalooptijd

Na het activeren en inschakelen werkt de bewegingsregistratie onafhankelijk van de lichtsterkte.

Meldbedrijf:
■ Registratie van bewegingen in de registratiezone onafhankelijk van de lichtsterkte
■ Inschakelen: na herkenning van een instelbaar aantal bewegingen binnen de ingestelde bewakingsperiode
■ Uitschakelen: geen personen in registratiezone en verlopen van de nalooptijd

De beschermingsgraad IP 44 is gegarandeerd.
Technische gegevens
Nominale spanning KNX: DC 21 ... 32 V SELV
Stroomverbruik KNX: max. 10 mA
Aansluiting bus: aansluitklem
Isolatieklasse: III
Omgevingstemperatuur: −25 ... +55 °C
Opslag-/transporttemperatuur: −25 ... +70 °C
Relatieve vochtigheid: 10 ... 100 % (geen condensatie)
Beschermingsgraad: IP 44
Plafonduitsparing (Ø x D): 44 x 35 mm
Afmetingen (Ø x H): 53,5 x 38 mm (met designring)
Max. dikte van verlaagd plafond: ca. 25 mm
Inbouwdiepte: min. 35 mm
Afstand tussen verlaagd plafond en betonplafond: min. 20 mm
Designring Ø binnen: 35,6 mm
Designring Ø buiten: 53,5 mm
Opbouwhoogte designring: 1,8 mm
Opbouwhoogte lens: 5,5 mm
Bewegingsregistratie
Detectiehoek: 360°
Reikwijdte: Ø ca. 12 m (montagehoogte 3 m)
Lichtsensor
Meetbereik: 10 ... 2000 lx
Nauwkeurigheid (≤ 80 lx): ± 10 lx
Nauwkeurigheid (> 80 lx): ± 5 %

Kleur: alpine wit

Producent: JUNG
Art.nr.: 3361 M WW
