Details

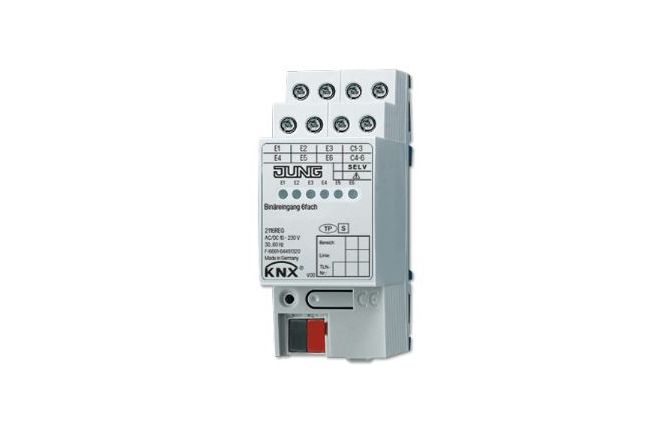

KNX binaire ingang 6-voudig
Inbouwbreedte 2 TE (36 mm)
6 ingangen AC/DC 10 ... 230 V
(Verschillende fasen kunnen op het apparaat aangesloten worden, bv.: E1-3 = L1 en E4-E6 = L2)
met statusindicatie
ETS productfamilie: ingang
producttype: binaire ingang 6-voudig
Bedoeld gebruik
■ Opvragen van conventionele schakel- of pulscontacten, raamcontacten enz. in KNX-installaties voor het melden van toestanden, meterstanden, bedienen van verbruikers enz.
■ Montage op DIN-rail conform EN 60715 in onderverdelers
Producteigenschappen
■ Status-led voor iedere ingang
■ Herkennen van spanningsniveaus en wisselen op ingang
■ Zenden van de ingangstoestand op de bus
■ Zendgedrag vrij instelbaar
■ Functies: schakelen, dimmen, jaloezieën omhoog/omlaag, lichtsterktes, temperaturen, oproepen en opslaan van lichtscènes
■ Impuls- en schakeltellerfunctie
■ Ingangen afzonderlijk blokkeerbaar
■ Aansluiting van externe wissel- en gelijkspaningen mogelijk
Technische gegevens
Nominale spanning KNX: DC 21 ... 32 V SELV
Stroomverbruik KNX: max. 7,5 mA
Aansluiting KNX: aansluitklem
Omgevingstemperatuur: −5 ... +45 °C
Opslag-/transporttemperatuur: −25 ... +75 °C
Relatieve vochtigheid: max. 93 % rel. vo., geen condensatie
Ingangen
Nominale spanning: AC/DC 10 ... 230 V
Signaalniveau "0"-signaal: AC/DC 0 ... 2 V
Signaalniveau "1"-signaal: AC/DC 7 ... 265 V
Ingangsstroom bij nominale spanning: ca. 0,7 mA
Nom. frequentie AC-signaal: 30 ... 60 Hz
Signaalduur impulsteller: min. 100 ms
Leidinglengte: max. 100 m
Aantal contacten per ingang
Maakcontacten: max. 50
Verbreekcontacten: max. 50
Inbouwbreedte: 36 mm (2 TE)
Vermogensverlies: max. 1 W
Aansluiting: schroefklemmen
massief: 0,5 ... 4 mm2
soepel zonder adereindhuls: 0,5 ... 4 mm2
soepel met adereindhuls: 0,5 ... 2,5 mm2
Producent: JUNG
Art.nr.: 2116 REG
Meer informatie
Artikelnummer | 2116REG |
---|---|
EAN code | 4011377149090 |
Protocol | KNX |
Merk | Jung |
Productgroep | JU36 |
Levering | Levertijd 1-5 werkdagen |
KNX databank | https://www.jung.de/nl/722/dow... |
Fabrikant website | https://www.jung.de/nl/online-... |
