Details

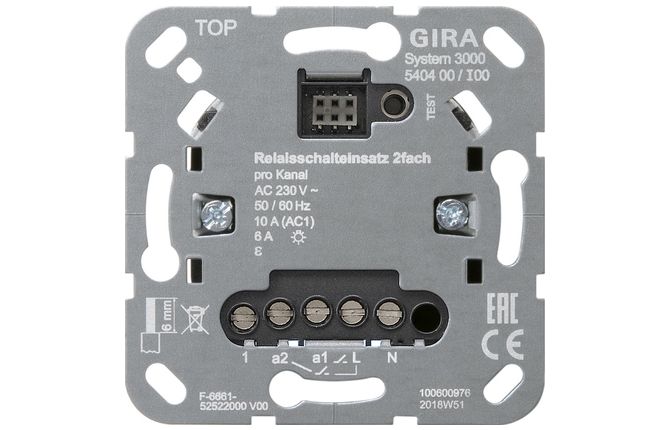

Gira System 3000 relais-schakelbasiselement 2v
Kenmerken:
- Schakelen van verlichting en eenfasige motoren.
- Adaptieve nulpuntschakeling.
- Aansluiten van neveneenheden mogelijk.
- Testbedrijf voor functiecontrole.
- Bedrijf met aansluiting neutrale geleider.
Combinatie met System 3000 bedieningselement-opzetstuk 2-voudig
- Schakelen van twee onafhankelijke uitgangen.
- Tijdfunctie voor uitgang a2 instelbaar.
Combinatie met System 3000 bedieningselement-opzetstuk
- Uitgang a2 schakelt afhankelijk van uitgang a1, bijv. om een ventilatie afhankelijk van de verlichting in te schakelen en met vertraging uit te schakelen.
- Inschakelvertraging voor uitgang a2 instelbaar.
- Nalooptijd voor uitgang a2 instelbaar.
Combinatie met KNX RF bedieningselement-opzetstuk 1-voudig/2-voudig
- Schakelactuatorkanaal 1-voudig.
- Sensorkanaal 1-voudig of 2-voudig.
- Lokale besturing van het System 3000 basiselement mogelijk.
- Draadloze besturing van andere KNX apparaten als sensor mogelijk.
- Functieselectie van het basiselement:
maak-/verbreekcontact, trappenhuisfunctie, scènefunctie, vergrendelingsfunctie, tijdvertragingen.
ingang neveneenheid als extra bedieningspunt voor het System 3000 basiselement of voor draadloze besturing van andere KNX apparaten als sensor mogelijk.
Technische gegevens:
Nominale spanning: AC 230 V, 50/60 Hz
Standby: 0,1 tot 0,5 W
Schakelstroom ohms: 10 A (AC1)
Aansluitvermogen bij 25 °C per uitgang
- HV-ledlampen: typ. 400 W
- Spaarlamp: typ. 500 W
- Gloeilampen: 1500 W
- HV-halogeen: 1500 W
- Tronic-trafo's: 1000 W
- gewikkelde trafo: 625 VA
- TL-lampen, niet-gecompenseerd: 750 VA
Schakelstroom motoren: 3 A
Capacitieve belasting: 580 VA (70 µF)
Uitgang a2
- Tijdfunctie/nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min
- Inschakelvertraging: zonder, 3 min
Inbouwdiepte: 24 mm
Montage: in apparaatdoos conform DIN 49073
Omgevingstemperatuur: -25 °C tot +45 °C
Aanwijzingen:
- In combinatie met een opzetstuk bewegingsmelder Standard, bedieningselement-opzetstuk Memory, jaloezie- en schakelklok Display of jaloezie- en schakelklok BT gedraagt het relais-schakelbasiselement 2-voudig zich als met een bedieningselement-opzetstuk.
- In combinatie met een opzetstuk bewegingsmelder comfort BT of aanwezigheids-en bewegingsmelder 360°-opzetstuk BT schakelt bij beweging uitgang a1 afhankelijk van de lichtsterkte en uitgang a2 onafhankelijk van delichtsterkte en vertraagd in.
- Bij een hogere omgevingstemperatuur dan 25 °C moet de aangesloten last gereduceerd worden.
Kenmerken:
- Schakelen van verlichting en eenfasige motoren.
- Adaptieve nulpuntschakeling.
- Aansluiten van neveneenheden mogelijk.
- Testbedrijf voor functiecontrole.
- Bedrijf met aansluiting neutrale geleider.
Combinatie met System 3000 bedieningselement-opzetstuk 2-voudig
- Schakelen van twee onafhankelijke uitgangen.
- Tijdfunctie voor uitgang a2 instelbaar.
Combinatie met System 3000 bedieningselement-opzetstuk
- Uitgang a2 schakelt afhankelijk van uitgang a1, bijv. om een ventilatie afhankelijk van de verlichting in te schakelen en met vertraging uit te schakelen.
- Inschakelvertraging voor uitgang a2 instelbaar.
- Nalooptijd voor uitgang a2 instelbaar.
Combinatie met KNX RF bedieningselement-opzetstuk 1-voudig/2-voudig
- Schakelactuatorkanaal 1-voudig.
- Sensorkanaal 1-voudig of 2-voudig.
- Lokale besturing van het System 3000 basiselement mogelijk.
- Draadloze besturing van andere KNX apparaten als sensor mogelijk.
- Functieselectie van het basiselement:
maak-/verbreekcontact, trappenhuisfunctie, scènefunctie, vergrendelingsfunctie, tijdvertragingen.
ingang neveneenheid als extra bedieningspunt voor het System 3000 basiselement of voor draadloze besturing van andere KNX apparaten als sensor mogelijk.
Technische gegevens:
Nominale spanning: AC 230 V, 50/60 Hz
Standby: 0,1 tot 0,5 W
Schakelstroom ohms: 10 A (AC1)
Aansluitvermogen bij 25 °C per uitgang
- HV-ledlampen: typ. 400 W
- Spaarlamp: typ. 500 W
- Gloeilampen: 1500 W
- HV-halogeen: 1500 W
- Tronic-trafo's: 1000 W
- gewikkelde trafo: 625 VA
- TL-lampen, niet-gecompenseerd: 750 VA
Schakelstroom motoren: 3 A
Capacitieve belasting: 580 VA (70 µF)
Uitgang a2
- Tijdfunctie/nalooptijd: zonder, 1 min, 5 min, 30 min, 60 min
- Inschakelvertraging: zonder, 3 min
Inbouwdiepte: 24 mm
Montage: in apparaatdoos conform DIN 49073
Omgevingstemperatuur: -25 °C tot +45 °C
Aanwijzingen:
- In combinatie met een opzetstuk bewegingsmelder Standard, bedieningselement-opzetstuk Memory, jaloezie- en schakelklok Display of jaloezie- en schakelklok BT gedraagt het relais-schakelbasiselement 2-voudig zich als met een bedieningselement-opzetstuk.
- In combinatie met een opzetstuk bewegingsmelder comfort BT of aanwezigheids-en bewegingsmelder 360°-opzetstuk BT schakelt bij beweging uitgang a1 afhankelijk van de lichtsterkte en uitgang a2 onafhankelijk van delichtsterkte en vertraagd in.
- Bij een hogere omgevingstemperatuur dan 25 °C moet de aangesloten last gereduceerd worden.
Meer informatie
| Artikelnummer | 540400 |
|---|---|
| EAN code | 4010337063766 |
| Protocol | KNX/RF |
| Merk | Gira |
| Productgroep | GI1 |
| Levering | Levertijd 1-5 werkdagen |
| KNX databank | https://download.gira.de/nl_NL... |
| Fabrikant website | https://katalog.gira.de/nl_NL/... |
