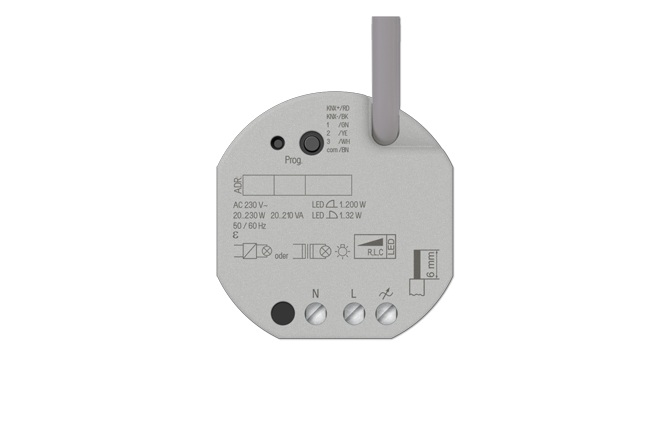

Jung KNX inbouwdimmer universeel 1x230W

Jung KNX inbouwdimmer universeel 1x230W

Bedoeld gebruik
■ Schakelen en dimmen van verlichting
■ Inlezen van schakeltoestanden van installatieschakelaars of -impulsdrukkers en andere potentiaalvrije contacten op ingangen 1...3
■ Signaalanalyse van condensatiesensoren (art.nr. BTS 01) en lekkagesensoren (art.nr. LES 01) op ingangen 1...3
■ Registreren van temperatuurwaarden met NTC-temperatuursensoren op ingang 3 (n. art. zie accessoires)
■ Montage in inbouwdoos met afmetingen volgens DIN 49073

Producteigenschappen
■ Uitgang via KNX-telegrammen of nneventoestelingangen bedienbaar
■ Drie nevenaansluitingsingangen voor de aansluiting van potentiaalvrije contacten of condensatie-/lekkagesensoren. NTC-temperatuursensor kan op ingang 3 worden aangesloten.
■ Voeding via bus, geen extra voedingsspanning nodig
■ Compatibel met KNX Data Secure vanaf ETS 5.7.3
■ Kan worden geüpdatet met de ETS-service-app

Eigenschappen dimmodus
■ Automatische of handmatige instelling van het bij de last passende dimprinicipe
■ Nullast-, kortsluit- en overtemperatuurveilig
■ Melding bij kortsluiting
■ Terugmelding van de schakeltoestand en de dimwaarde
■ Parametreerbaar inschakel- en dimgedrag
■ Tijdfuncties: in-, uitschakelvertraging, trappenhuisschakelaar met voorwaarschuwingsfunctie
■ Lichtscènebedrijf
■ Bedrijfsurenteller
■ Bij een netspanningsuitval langer dan 5 seconden wordt de dimactor uitgeschakeld. Afhankelijk van de parameterinstelling wordt de aangesloten last na terugkeer van de netspanning opnieuw gemeten.
■ Uitbreiding van het vermogen is mogelijk met vermogensuitbreiders (art.nr. ULZ 1755 REG)

Eigenschappen neventoestelingang
■ Bedieningsfuncties schakelen, dimmen (incl. dimmen van kleurtemperatuur), jaloezie, waardegever (1-byte, 2-byte, 3-byte en 6-byte incl. vooraf instellen van RGBW- en kleurtemperatuur), nevenscenario-aansluiting etc.
■ Blokkeerfunctie
■ Dempingstijd instelbaar

Eigenschappen logica
■ Logische poorten
■ Omzetter (conversie)
■ Blokkeerelement
■ Vergelijker
■ Grenswaardeschakelaar

Technische gegevens:
- Nominale spanning: AC 230 V ~
- Netfrequentie: 50/60 Hz
- Vermogensverlies: max. 1,5 W
- Stand-by-vermogen: ca. 0,2 W
- Omgevingstemperatuur: −5 ... +45 °C
- Opslag-/transporttemperatuur: −25 ... +70 °C
- Afmetingen (B x H x D): 48 x 50 x 28 mm
- KNX medium: TP 256
- Ingebruiknamemodus: S-modus
- Nominale spanning KNX: DC 21 ... 32 V SELV
- Stroomverbruik KNX: 5 ... 18 mA
- Aansluiting KNX: aansluitklem aan stuurleiding
Uitgang
- Aansluitwijze: schroefklemmen
- Nominale spanning: AC 230 / 240 V ~
Het aansluitvermogen is bij LED-lampen afhankelijk van het lamptype en de installatieomstandigheden.
*Faseaansnijding
- Gloei- / HV-halogeenlampen 20 ... 210 W
- Inductieve trafo’s: 20 ... 210 VA
- Inductieve trafo’s met LV-led: 20 ... 100 VA
- HV-ledlampen dimbaar: 1 ... 32 W
*Faseafsnijding
- Gloei- / HV-halogeenlampen 20 ... 230 W
- Elektronische trafo’s: 20 ... 230 W
- Elektronische trafo’s met LV-led: 20 ... 200 W
- HV-ledlampen dimbaar: 1 ... 200 W
Vermogensreductie
- bij inbouw in houten of droogbouwwand: −15 %
- bij inbouw in meervoudige combinaties: −20 %
Aansluiting
- Aansluitwijze: schroefklemmen
- massief: 1 x 0,5 ... 4 mm²
- soepel zonder adereindhuls: 1 x 0,5 ... 4 mm²
- soepel met adereindhuls: 1 x 0,5 ... 2,5 mm²
Ingangen
- Stuurleiding: YY6x0,6 (prefab)
- Ingangstype: potentiaalvrij
- Aantal: 3
- Totale lengte kabel nevenaansluiting: max. 10 m
- Kabeltype: J-Y(St)Y (bij voorkeur)
- Spanning neventoestelingangen: ca. 5 V


Dit product vervangt de 3210UP
